機械製品に対する安全要求と設計方法
第3回 安全設計−リスク最小化設計−
リスク最小化設計とは、故障許容設計以外の方法で危険を制御する設計方法です。故障許容設計内装に有機材料を使用する場合には、で対応不可能な場合に、安全係数や設計マージンなどを使用して製品の信頼性を高める設計を行うことです。
リスク最小化設計が適用される分野には、機械製品に使用される「構造」「圧力容器」「加圧ライン」「メカニズム」「材料の適合性や可燃性」があります。その一例を以下に示します。

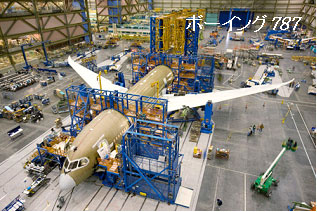

・ボーイング787の例 客室や主翼などの構造体に関しては、 終極荷重=制限荷重×終極安全係数(1.5以上) を適用して設計することが求められます。 |
・ガスタンクの例 ガスタンクなどの圧力容器に関しては、 MDP(MaximumDesign Pressure)と安全係数 を設定して設計することが求められます。 |
・ロボットの例 可動部のメカニズムに関しては、 摩擦トルクの変動 を考慮して設計することが求められます。 |
・リニアL0系の例 内装に有機材料を使用する場合には、 使用材料の可燃性・腐食性・環境汚染 の対策を行うことが求められます。 |
・スクーバ容器とボルトの例 容器にAL、締結にSUSボルトを使用する場合には、 使用材料の粒界腐食と応力腐食割れ 異種金属間の適合性の対策を行うことが求められます。 |
